无线高压核相仪型号及使用方法

时间:2020-2-19 15:56:28来源:www.shqkdy.com浏览次数:


    QK800无线高压核相仪,又名核相器,仪器用于电力部门及电力用户对10KV35KV、110KV、220KV级以上高压电力线路做相位核定工作,该产品具有安全可靠,操作方便,有关电气绝缘性能经有关部门检测,符合规定标准,电力部门及用户不可少的主要测量仪器。


工作原理和使用接线图





  1、自检

  a. 使用之前必须将发射器和接收器更换新电池,将自检线一端接入220V电源,另两端夹发射器X和发射器Y挂钩,按住测量开关。发射器必须置于离地30cm以上,否则影响接收灵敏度。

  b. 按接收器测量开关,接收器进入开机自检,自检完毕即开始测量并显示“同相”起始波形,在同一位置并有文字、声音提示,表示仪器可正常使用。

  2.现场使用

  a. 使用前必须遵守《电力安全工具预防性试验规程》工作要求。

  b. 将发射器X和发射器Y连接绝缘杆,(绝缘杆必须拉开使用)

  c. 按开关键,接收器进入开机自检,自检完毕将发射器X和发射器Y分别同原始端和测试端接触。

  d.接收器“同相”时显示如下:

  1.波形在同一起始位置。

  2.相位角角差显示“0”或“360”。

  3.文字指示“同相”。

  4.声音提示。




  图5.接收器“同相”显示时

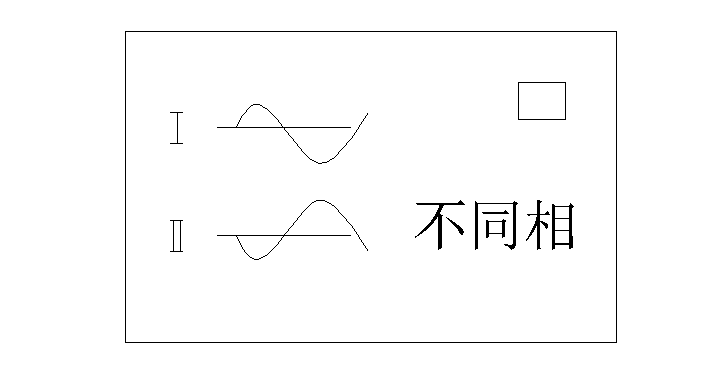

  e.接收器“不同相”显示如下:

  1.始波形不在同一位置。

  2.相位角角差显示“120”或“240”。

  3.文字指示“不同相”




  图6.接收器“不同相”显示时

  发射器电池工作时低于10V时必须更换电池否则影响接收灵敏度。


  接收器有波形显示、文字指示,表示收到发射器信号。接收器必须收到发射器X和发射器Y信号才作判别,相位角角差显示“0”和“360”偏差小于±20゜都显示“同相”。
