太阳能接线盒测试仪光伏二极管参数综合测试仪使用方法

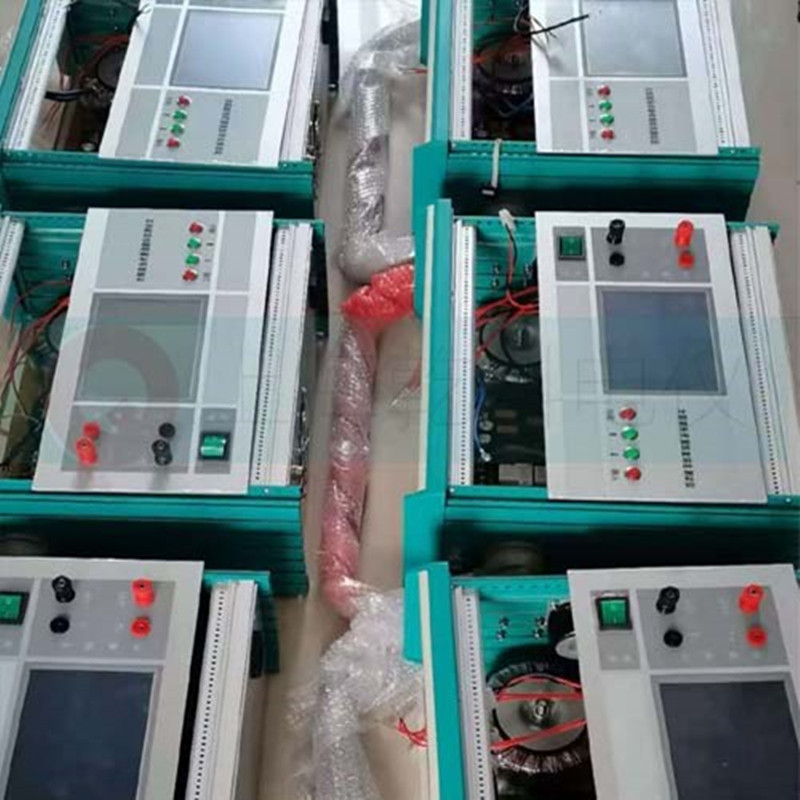

QK9008B、9008D、9008D气动式系列太阳能光伏接线盒测试仪，也称二极管综合参数测试仪；产品采用全中文界面，操作简便；可满足20-300W接线盒（1个至6个二极管）的测试所需的要求，并显示每个二极管的测量参数，自动判断接线盒合格或不合格。当检测到的接线盒不合格仪器自动显示，仪器显示不合格二极管的位置及不合格器件的参数。广泛应用在接线盒生产厂家和光伏组件生产厂家对接线盒电气性能参数的测试，以提高接线盒产品出厂的合格率和产品的质量。

仪器使用方法:

1测试前准备：

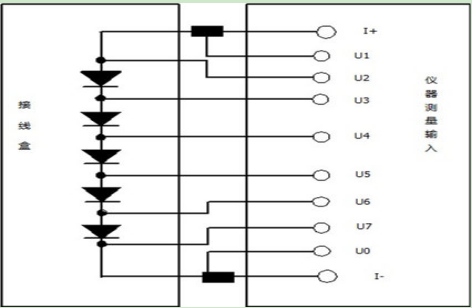

一：将接线盒两引线插头及其他测试线连接至相应的插孔，方发如下，将T+、T-两测试连接线接到接线盒内部电池片接线端子上，U1、U2……U0连续相应的接线端，如下图：

接线盒 1.png

为提高测试效率，我们建议，贵公司根据生产的接线盒结构制作相应的测试夹具，本公司也可根据客户提供的产品帮助定制。

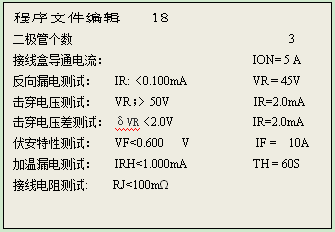

二：按“↑↓”键选择已经编辑的测试文件，按确定键确定，按功能键回主菜单。

三：按“↑↓”键选择测试项目，按确定键确定。

四：安装外控脚踏开关(可选全自动控制双路气动测试装置)

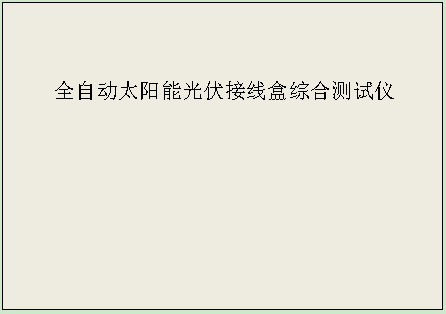

打开仪器面板电源开关，仪器显示：

接线盒 2.png

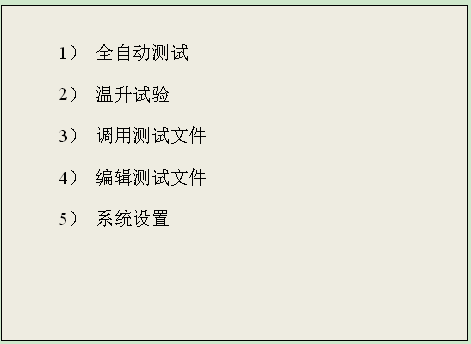

2秒钟进入主菜单：

接线盒 3.png

按“↑↓”键，光标循环显示要测试的项目，按“确定”键可以进入对应的项目测试；脚踏脚踏开关通断一次完成测量。产品质量合格，测量结果不合格打×，蜂鸣器报警，测量结束。按功能键返回主菜单。

“全自动测试”——自动测试二极管额定电流下的导通压降、反向漏电流、引线导通电阻；测量步骤：按“↑↓”键光标移动到“全自动测试”，按“确定”键确定，踩脚踏开关一次测量一次，每脚踏脚踏开关通断一次完成一次测量。测试结果大于预置的阈值在对应的结果后面标记×，表示该项指标测试不合格。该值随温度变化有微小变化。测试结束后，换下一个接线盒插入，“直接进行下一个试品测试。如果需要重新设置测试条件的，按“功能”键返回主界面调节。

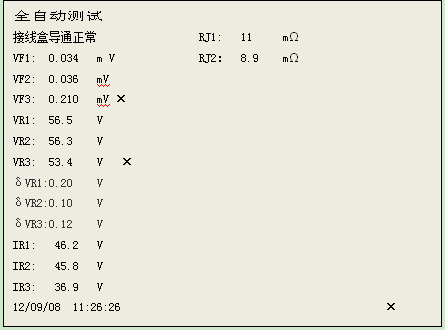

测量结果显示如下图：

接线盒 4.png

“通流温升试验”——设置电流、电压、通流时间，通入预置的电流，并，自动测试常温和高温下的二极管导通压降和反向漏电流，判断二极管的温度漂移情况,该测试功能为测试二极管温度升高后的漏电流与二极管极温的对应关系，当几只二极管同时测试时，停止试验的条件是

试验时间到
二极管温度升高到120℃
高温漏电流超过设定值

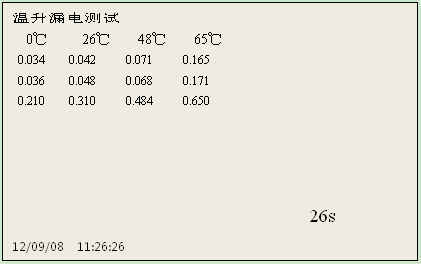

该项试验为破坏性试验性质，试验时间不宜过长，漏电流不宜设置过大。二极管极温只是个参考值，当然测量准确性不是太高。测量步骤：按“↑↓”键光标移动到“温升漏电试验”，按“确定”键确定，按脚踏开关开始测试，仪器自动测试常温条件下的二极管压降值和漏电流值，并开始，屏幕实时显示当前二极管温度值，中途需要停止测试，可以按功能停止测试，到0后，一次测量结束，仪器自动重新测量一次高温下二极管压降值和漏电流值，显示测试结果，按“功能”键返回主界面。测试结果显示如下图：

接线盒 5.png
