太阳能接线盒测试仪图片 光伏接线盒检测厂家

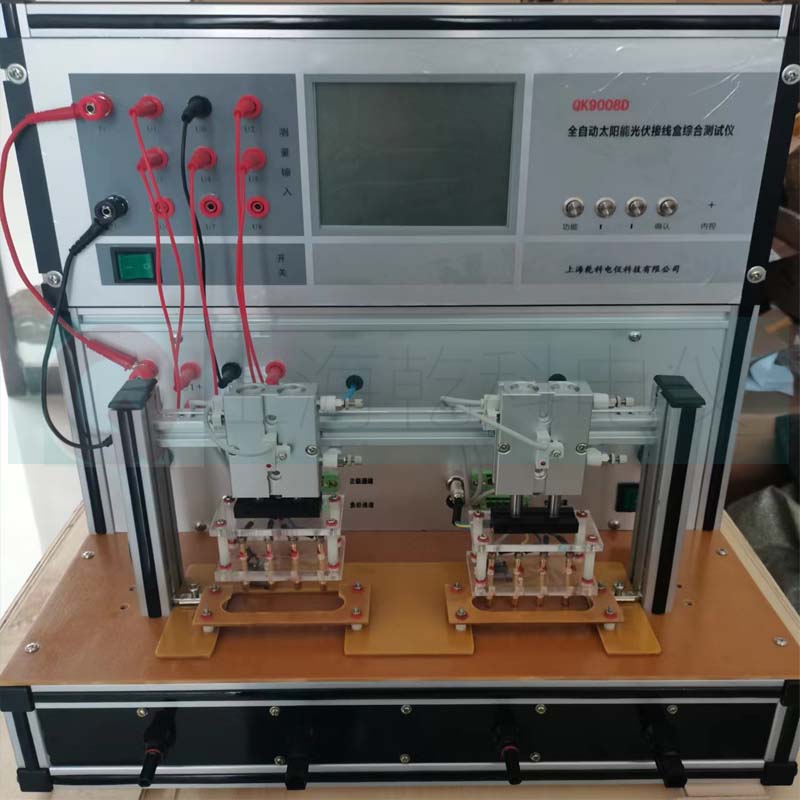

      QK9008D全自动太阳能光伏接线盒测试仪，又称二极管参数测试仪；产品采用导通直流电阻测试，可以通过测试导线的电阻值判断接线盒引线是否短芯、是否铆压可靠等；全中文界面，操作简便。

功能与特点:

1.  采用全中文界面，操作简便。

2．器件的测试条件及判数据可编辑20组数据保存在系统中，并可修改。测试时方便调用。同型号可连续检测，测试口有否被测器件自动识别。

3．自动检测二极管VF、IR、VR、δVR的常温值、通流温升测试。通流温升试验可测量常温与高温变化量，并测试每只二极管的全部参数，每只个接线盒整个过程一次性完成。若只测常温参数，每只二极管只需0.1秒左右。测试结束显示全部测量数据；接线盒有器件不合格自动显示，并清晰显示不合格信息。

4、 导通直流

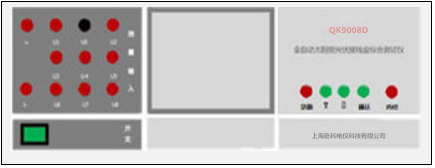

仪器面板功能介绍：

1.测量输入：I+、I-、U+、U-接入被测试品对应的接线端子。

2.显示屏：显示仪器各功能及测量结果。

3.键盘区：
功能键：退出当前状态;↑↓键：

a.使菜单条上下移动; b.设置数值时，输入数字变化分别加减；长按时增加或减少的变化逐渐增大，松开键盘后，变化速度回到小。
确定键: a.确定菜单功能。b.确定输入值。
内控键：功能同外控脚踏开关，正常测量时不建议使用。

仪器的主菜单如下：

1. 全自动测试

2. 温升试验

3. 调用测试文件

4. 接线盒导通电阻

5. 编辑测试文件

6. 系统设置

全自动测试：按外控开关测试，仪器一次性自动完成太阳能接线盒的每一个二极管的压降（VF）、反向漏电流（IR）、击穿电压(VR)、击穿电压差（δVR）及两端连接线的接线电阻，显示各测量值，自动判断合格不合格，不合格数值后打“×’’.测试分三步：a.加1-5A电流，测试电流能否加上，判断接线盒有无二极管反接或断线

g.温升漏电测试:连续施加导通电流，使二极管升温，再测量升温后的漏电流

调用测试文件:设备可以存贮20组测试条件及判断阈值组成的测试文件，测试前先选择需要的测试条件文件。

编辑测试文件：测试文件包含以下内容：

1)接线盒接通电流1-5A；

2)伏安特性测试（VF）电压阈值（0-10V），正向电流（IF，1-30A）；

3)反向漏电测试（IR），漏流阈值（0-1mA），反向电压(VR)(0-300V)；

4）温升测试，加温时间（TH 1-240秒），加温电流为伏安特性
