三分体光伏接线盒测试仪厂家 三分体接线盒检测

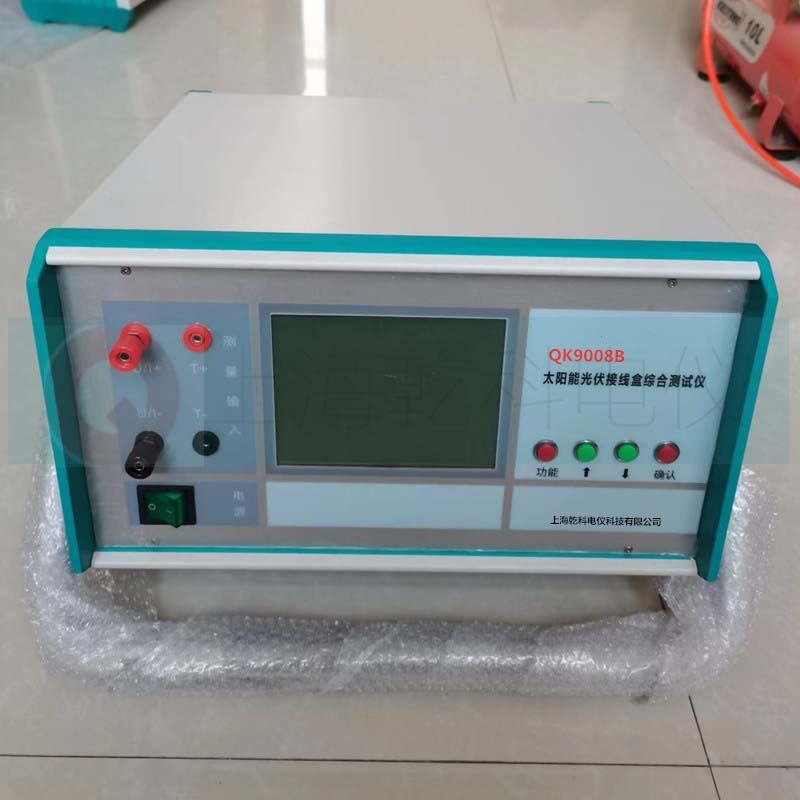

      QK9008B太阳能光伏接线盒综合测试仪，又名光伏接线盒测试仪，二极管参数测试仪；是新一代的智能型自动多功能测试仪。

产品优点

1：该产品使用单片机控制，智能测试。采用高速A/D转换器，测试转换在10ms内完成，从而达到快速测试。

2：采用线性电源，电压，电流稳定时间都在10ms内，而采用开关电源的测试仪都在200ms以上。高速测试，因而测试数据更加准确反应被测试制品真实性能，避免了长时间加载导致的漂移。

3：多功能，本机为全自动测试仪，可以实现模拟全自动及全自动测试。完全避免了对二极管的漏检、对接线盒开路、短路、不合格、损坏、极性接反及焊接不良的等不合格接线盒准确判断。

4.仪器采用开尔文四端子测试，有效消除引线电阻和接触电阻对测量结果的影响，可测量VF、IR、VR、δVR的常温值，也可测量VF、IR、VR、δVR的高温值，一并显示常温与高温测试数值的变化量。高温测量不需外加加温设备。方法是本机对二极管的V_F、I_R、V_DR进行常温测试后，对二极管施加几秒钟的超稳态额定电流，使二极管结温迅速接近或达到允许结温TjM，再马上检测V_F、I_R、V_DR 的高温值及常温与高温值的变化量，利用二极管热敏参数作为失效判据，剔除热阻大，瞬间热开路，高温漏电流大等热不稳定性二极管。

技术参数：

  1. 正向压降测试:

IF：0.1A-30A

VF：1mV-5V分辨率：1mV

VF精度：1%±2个字

  2. 反向漏电流测试

VR:5-250V

IR:1uA-10mA分辨率： 1uA

IR精度：2%±2个字

3. 击穿电压测试

VR:5-250V

IR1:10uA-2mA

    精度：1%±2个字

       4.击穿电压差测试：

ΔVR:0.1V-20V

IR1:10uA-2mA;TR2:10uA-2mA

    精度：1%±2个字

      5.二极管反接或损坏提示。

      6. 工作电源: 220V±10% 50Hz

功能与特点:

1．全中文界面，操作简便。

2．器件的测试条件及判数据可编辑20组数据保存在系统中，并可修改。测试时方便调用。同型号可连续检测，测试口有否被测器件自动识别。

3．自动检测二极管VF、IR、VR、δVR的常温值、通流温升测试。通流温升试验可测量常温与高温变化量，并测试每只二极管的全部参数，每只个接线盒整个过程一次性完成。若只测常温参数，每只二极管只需0.1秒左右。测试结束显示全部测量数据；接线盒有器件不合格自动显示，并清晰显示不合格信息。

4、 导通直流电阻测试，可以通过测试导线的电阻值判断接线盒引线是否短芯、是否铆压可靠等。
