太阳能接线盒测试仪生产商 光伏二极管参数检测方法

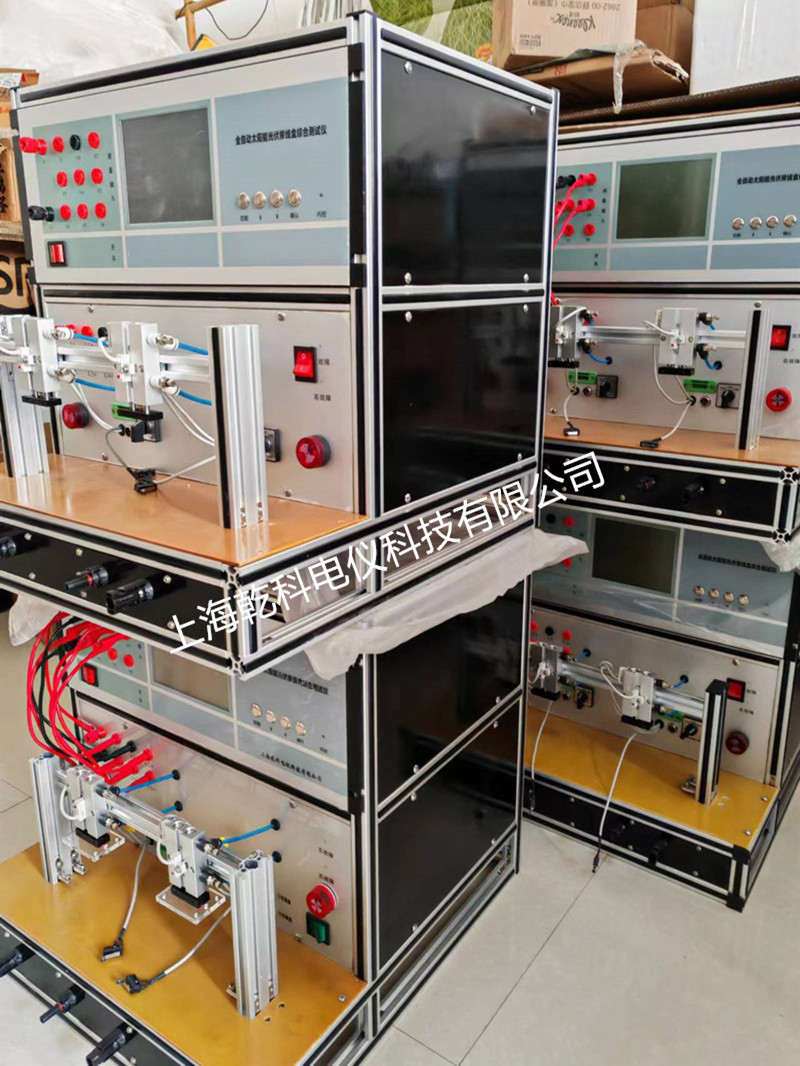

       由上海乾科电仪科技有限公司开发并生产的QK9008系列太阳能接线盒测试仪，又称光伏二极管参数综合测试仪，是一款太阳能光伏接线盒检测的专业测试仪器，该仪器是一款可以一次性测试接线盒的导通、及每个二极管的正向压降VF、反向漏电流IR、击穿电压VR、击穿电压差δVR以及引线导通直流电阻RJ等参数的接线盒测试仪器。能满足20-300W接线盒（1个至6个二极管）的测试所需的要求，并显示每个二极管的测量参数，自动判断接线盒合格或不合格。当检测到的接线盒不合格仪器自动报警，仪器显示不合格二极管的位置及不合格器件的参数。广泛应用于接线盒生产厂家和光伏组件生产厂家对接线盒电气性能参数的测试，以提高接线盒产品出厂的合格率和产品的质量。

技术指标：

1.正向压降测试:

IF：1A-30A

VF：1mV-5V分辨率：1mV

VF精度：0.2%±1个字

2.反向漏电流测试：

VR:5-300V

IR:1uA-10mA分辨率： 1uA

IR精度：2%±1个字

3.击穿电压测试：

VR:5-300V

IR1:10uA-2mA

精度：1%

4.击穿电压差测试：

VR:5-300V

IR1:10uA-2mA

精度：1%

5.接线电阻测试:

测试电流同IF

RJ分辨率0.1m?

精度：1%

6.二极管反接或损坏提示。

7. 工作电源: 220V±10% 50Hz

功能与特点：

1．全中文界面，操作简便。

2．器件的测试条件及判数据可编辑20组数据保存在系统中，并可修改。测试时方便调用。同型号可连续检测，测试口有否被测器件自动识别。

3．自动检测二极管VF、IR、VR、δVR的常温值、通流温升测试。通流温升试验可测量常温与高温变化量，并测试每只二极管的全部参数，每

只个接线盒整个过程一次性完成。若只测常温参数，每只二极管只需0.1秒左右。测试结束显示全部测量数据；接线盒有器件不合格自动报警，并清晰显示不合格信息。

4、 导通直流电阻测试，可以通过测试导线的电阻值判断接线盒引线是否短芯、是否铆压可靠等。
