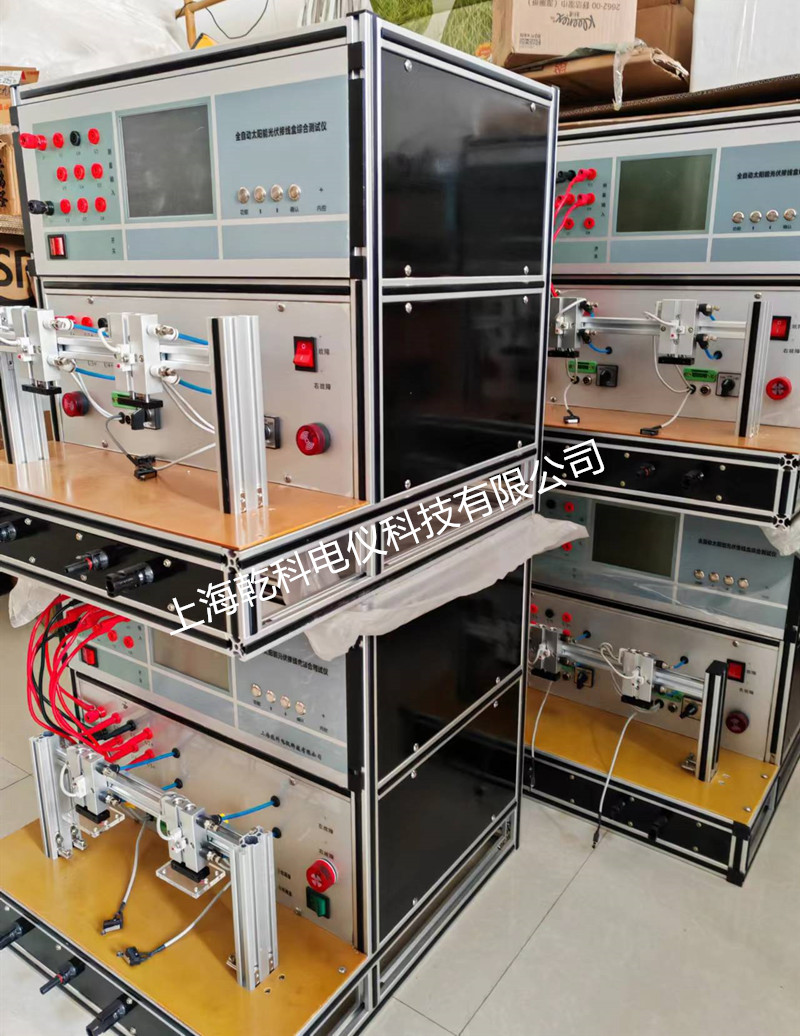

太阳能光伏接线盒测试仪功能特性分析

一． 该仪器具有测量太阳能接线盒的导通压降（串联）、导通电流（设定值）、及n个二极管串联的击穿电压等功能。

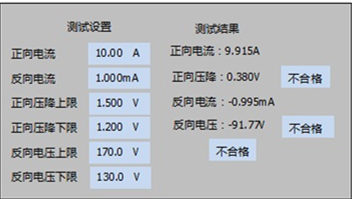

二． 测量菜单如下图：

1. 导通压降测试是测试整个太阳能接线盒（n个二极管串联）通过设定电流的正向压降，如上图中：设定电流10A，(三个二极管)测试压降在1.3V-1,5V合格。

2. 击穿电压：测试n个二极管串联，在设定电流的击穿电压，如上图设定电流1mA，击穿电压在130V-150V为合格。

三．现就该太阳能接线盒测试仪的功能，测量原理进行分析：

     1.  通常情况下，太阳能接线盒的旁路二极管反向击穿电压VRR大约在50V-60V之间，正向导通压降VF大约在0.45-0.5V，常温下漏电流在100uA以下，在100℃时漏电流在10mA以下。二极管漏电流大、压降相对就小。

     2.当几只二极管串联时，如其中一只二极管压降较大时，有点二极管压降较小时，使用该种仪器无法判断压降大的缺陷二极管,。该种仪器只是测量串联二极管的总的压降，就是串联二极管压降，以及接线压降的和。

    3.该种仪器测量击穿电压，也是测量串联二极管的总电压。不同型号，不同批次二极管击穿电压离散性较大。当其中一只二极管漏电流较大时，二导致击穿电压比正常值小10V左右，使用这个方法也无法判断。

    4.举例说明，一个接线盒，由三只二极管串联，三只二极管的VF（10A），分别是0.45V，0.50V，0.42V。VRR（1mA）分别是55V，58V,40V其中第二，第三有缺陷，第二只压降大，第三只一般漏电流大。串联总正向压降完全正常。测试总方向电压也无法判别。

四．一些其他型号的仪器会串联串联二极管的漏电流，。在几个二极管串联在一起测量时，该测量方法，只能测量出串联二极管中的一只漏电流的电流值，对整个接线盒中的其他二极管的漏电流也不能正确判别。

五．太阳能接线盒及太阳能模组功能介绍：

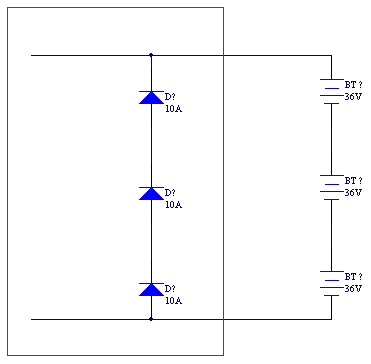

太阳能接线盒及模组示意图：

图中BT1/BT2/BT3/是三块太阳能电池板，整个太阳能电站是有若干个模组串并联组成的。

太阳能接线盒常见问题：

 1.串联二极管压降大，会影响模组在某块电池板无发电能力时，整个模组发电效率会受影响。

2.在串联的几个二极管中，如果其中一只二极管漏电流较大时，就会泄放与之并联的电池片的放电电流，同时会导致该二极管温度升高，并造成泄放电流持续增大，可导致电池片损害。

3.导线连接不可靠，接线电阻太大，或变化。
