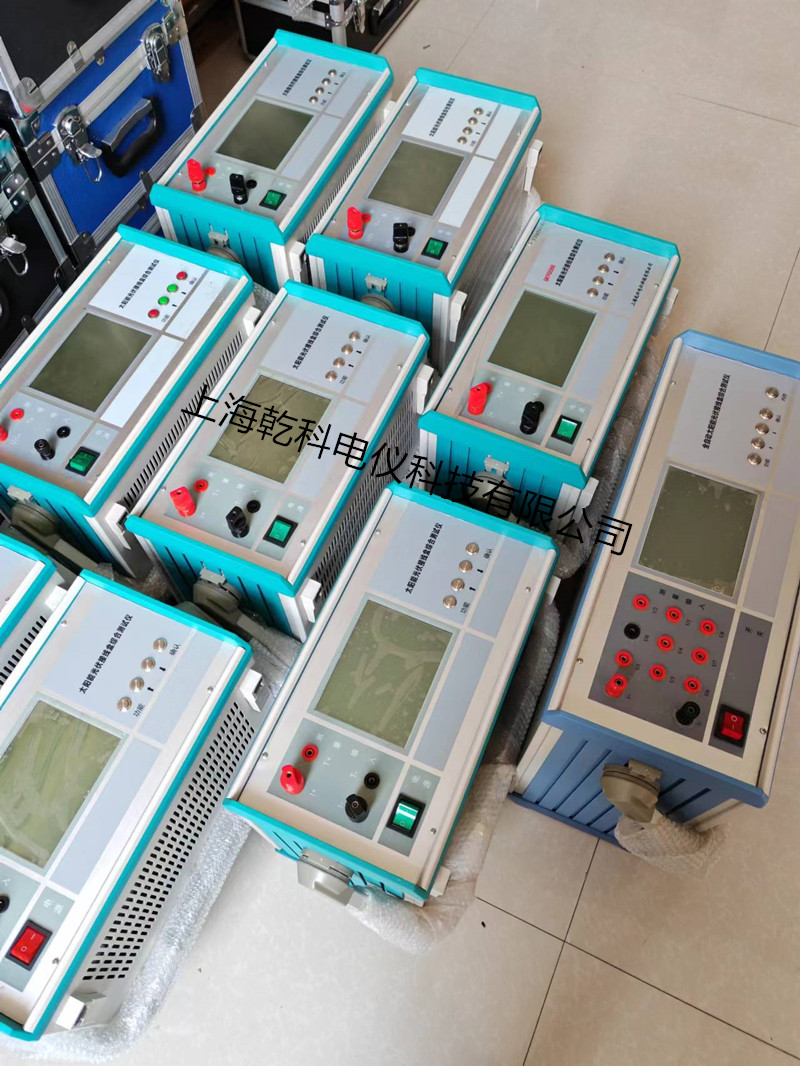

太阳能接线盒测试仪的测量方法的研究:

仪器的硬件要求:

1.采用高速A/D转换器,保证测试转换在1ms内完成,从而达到快速测试。

2:采用线性电源,电压,电流稳定时间都在1ms内,而采用开关电源的测试仪都在200ms以上。

3:高速测试,因而测试数据更加准确反应被测试制品真实性能,避免了长时间加载导致的漂移。

功能要求:

1、二极管的伏安特性,即导通压降值

2、二极管反向漏电流;

3、 通流温升试验,是通过一定工作电流和一定的时间,反复检测常温下和高温下二极管的导通压降和反向漏电流;

4、 导通直流电阻测试,可以通过测试导线的电阻值判断接线盒引线是否短芯、是否铆压可靠等;

5、 可以设置漏电流和导通压降阈值(极限值).

技术指标要求:

正向压降测试IF  30A

VF分辨率:1mV

VF精度:0.2%±1个字

反向漏电流测试仪VR 200V

IR分辨率:1uA

IR精度:2%±1个字

接线电阻测试,测试电流同IF

RJ分辨率0.1mΩ

精度:5%

4)  二极管反接或损坏提示。

5) 工作电源: 220V±10% 50Hz

全自动测试功能要求:

1.按测量开关按键,仪器一次性自动完成太阳能接线盒的每一个二极管的压降(VF)、反向漏电流(IR)及两端连接线的接线电阻,显示各测量值,自动判断合格不合格,测试分三步:

a.加1-5A电流,测试电流能否加上,判断接线盒有无二极管反接或断线。

b.测试常温漏电流

c.测试通态压降

d.伏安特性测试:测试二极管通态压降

e.反向漏电测试:测试二极管反向漏电流

f.接线电阻测试:测量接线盒两端接线的-线电阻

测量接口功能及测量电路原理:

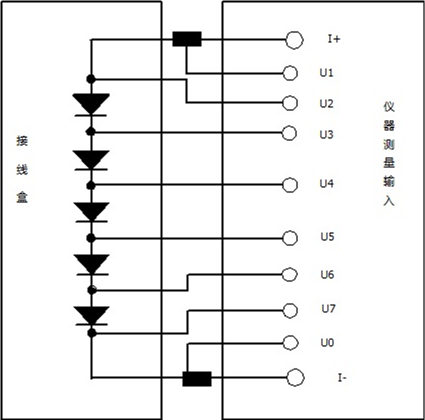

如下图:接线盒测试仪T+、T-及U1、U2……U0共十一个接线端子,接线盒两引线插头及其他测试线连接至相应的插孔,方发如下,将T+、T-两测试连接线接到接线盒内部电池片接线端子上,U1、U2……U0连续相应的接线端。






为提高测试效率,我们建议,贵公司根据生产的接线盒结构制作相应的测试夹具。

测量结果应显示要求:

测量结果应显示每一组二极管的全部测量数据,自动判断接线盒合格或不合格,如检测不合格应明确指示不合格的器件排序,及测量数据。

测量结果显示如下图:


“上图中是一个5管串联的接线盒,测量结果显示接线盒测量不合格,测量结果判断用×表示,非常直观,并显示接线盒不合格的原因是三号二极管不合格,不合格二极管测量数据后打×表示
