太阳能光伏接线盒测试仪

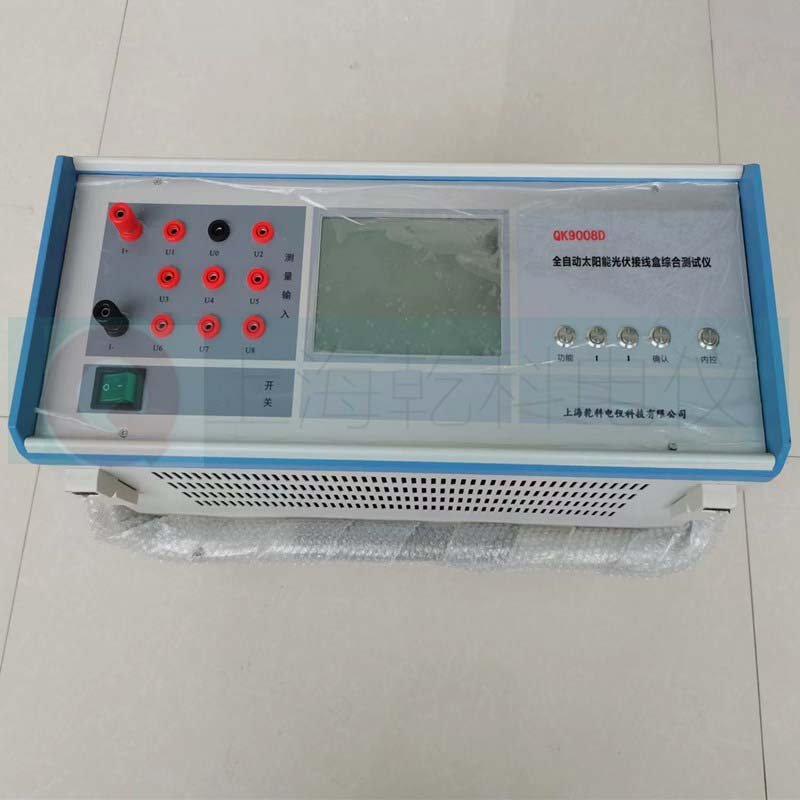

      QK9008D全自动光伏接线盒综合测试仪，采用线性电源，电压，电流稳定时间都在1ms内，而采用开关电源的测试仪都在200ms以上。高速测试，因而测试数据更加准确反应被测试制品真实性能，避免了长时间加载导致的漂移。

功能特点

1．全中文界面，操作简便。

2．器件的测试条件及判数据可编辑20组数据保存在系统中，并可修改。测试时方便调用。同型号可连续检测，测试口有否被测器件自动识别。

3．自动检测二极管VF、IR、VR、δVR的常温值、通流温升测试。通流温升试验可测量常温与高温变化量，并测试每只二极管的全部参数，每只个接线盒整个过程一次性完成。若只测常温参数，每只二极管只需0.1秒左右。测试结束显示全部测量数据；接线盒有器件不合格自动报警，并清晰显示不合格信息。

4、导通直流电阻测试，可以通过测试导线的电阻值判断接线盒引线是否短芯、是否铆压可靠等。

注意事项：

1、同一接线盒频繁测试，可能出现二极管压降减小、漏电流加大的现象，这是因为频繁测试，二极管发热所致，这是正常现象。

2、测试的二极管的压降超过阈值，不一定是二极管质量问题，，焊接或铆压不牢会造成导通电阻加大，从而导致整个回路压降超过阈值。

3、测试导通电阻的接线必须保证可靠接触，插头插座要接触可靠，过松要及时更换，以免大电流测试烧坏。

4、在全自动测试功能下所测的导通电阻是接线盒引线的阻值。

5、仪器四周必须通风良好，保证散热通道畅通。

6.接线正确，红线（粗，细）和黑线（粗，细）应正确连接被测器件各测量点，仪器到被测器件测试线应尽量短一些。建议客户根据本公司接线盒结构制作相应的测试夹具

7.测试时，不可接触被测器件及测试线，以免触电。

技术指标：

1.正向压降测试:

IF：0.1mA-30A

VF：1mV-2V分辨率：1mV

VF精度：1%±1个字

2.反向漏电流测试

VR:5-300V

IR:1uA-2mA分辨率： 1uA

IR精度：2%±1个字

3.击穿电压测试

VR:5-300V

IR1:01-10mA

  精度：1%

4.击穿电压差测试：

VR:5-300V

IR1:01-10mA

  精度：1%

5.接线电阻测试:

测试电流同IF

RJ分辨率0.1mΩ

 精度：1%

6.二极管反接或损坏提示。

7.工作电源: 220V±10% 50Hz
